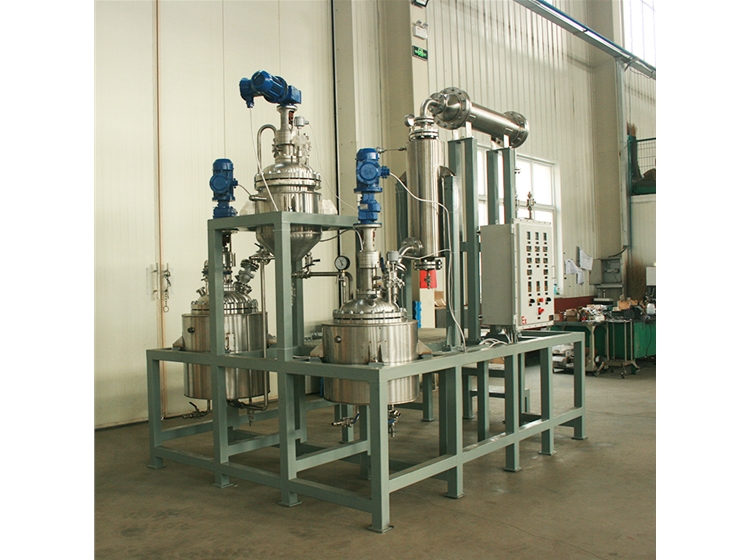

一、設備技術參數

編號

名稱

技術參數

主要管口及配置

數量

1

蒸餾釜R101

1、有效容積：50L，

2、釜內設計壓力：-0.1～0.1Mpa；

3、夾套設計壓力：0.3MPA

4、釜內設計溫度：300℃；

5、夾套設計溫度：300℃

6、加熱形式：夾套導熱油循環加熱

7、結構形式：上下封頭，開式

8、材質：釜體、釜蓋等物料接觸部分為S31603，支架保溫為S30408不銹鋼。

9、密封形式：機械密封

1、 安全爆破壓力表口一個  （配壓力表及安全爆破裝置）

2、 測溫口一個   （配熱電偶）；

3、 進氣口兼出氣口一個      （配316L閥門）；

1

2

蒸餾塔T101

1、 尺寸：Φ100*1000

2、 設計壓力：-0.1～0.1MPA

3、 設計溫度：300℃

4、 材質：釜體等物料接觸部分為S31603，

1、 物料進口一個

2、 物料出口一個

3、 測溫口一個

4、 壓力表扣一個

5、 回流口一個

1

3

冷凝器

E101

1、 管程設計壓力：-0.1～0.1MPA

2、 管程設計溫度：200度

3、 殼程設計壓力：0.3MPA

4、 殼程設計溫度：40度

5、 管程：316L

6、 殼程：304

換熱面積：2平

物料進出口各一個

循環水進出口各一個

1

4

接收罐

V101

設計壓力：-0.1~0.1MPA

設計溫度：200℃

材質：316L

結構：閉式

容積：20L

物料進口一個

物料出口一個

回流口一個

真空口一個

1

5

水洗罐

V102

1、有效容積：50L，

2、釜內設計壓力：常壓

3、夾套設計壓力：0.3MPA

4、釜內設計溫度：200℃；

4、夾套設計溫度：200℃

5、冷卻形式：夾套循環水降溫

6、結構形式：上封頭，底部錐體，開式

7、材質：釜體、釜蓋等物料接觸部分為S31603，支架保溫為S30408不銹鋼。

8、密封形式：機械密封

1、 測溫口一個   （配熱電偶）；

2、進氣口兼出氣口一個      （配316L閥門）；

3、 進料口兼上出料口一個（插底）配316L閥門

4、 下出料口一個，配316L閥

5、防爆電機DIIBT4

1

6

蒸餾釜R102

1、有效容積：100L，

2、釜內設計壓力：-0.1～0.1Mpa；

3、夾套設計壓力：0.3MPA

4、釜內設計溫度：300℃；

5、夾套設計溫度：300℃

6、加熱形式：夾套導熱油循環加熱

7、結構形式：上下封頭，開式

8、材質：釜體、釜蓋等物料接觸部分為S31603，支架保溫為S30408不銹鋼。

9、 密封形式：機械密封

1、安全爆破壓力表口一個  （配壓力表及安全爆破裝置）

2、 測溫口一個   （配熱電偶）；

3、進氣口兼出氣口一個      （配316L閥門）；

3、 進料口兼上出料口一個（插底）配316L閥門

1

7

蒸餾塔T102

1、尺寸：Φ100*1000

2、 設計壓力：-0.1～0.1MPA

3、 設計溫度：300℃

4、 材質：釜體等物料接觸部分為S31603，

6、 物料進口一個

7、 物料出口一個

8、 測溫口一個

9、 壓力表扣一個

10、 回流口一個

1

8

冷凝器

E102

1、 管程設計壓力：-0.1～0.1MPA

2、 管程設計溫度：200度

3、 殼程設計壓力：0.3MPA

4、 殼程設計溫度：40度

5、 管程：316L

6、 殼程：304

7、換熱面積：2平

物料進出口各一個

循環水進出口各一個

1

9

接收罐

V103

設計壓力：-0.1~0.1MPA

設計溫度：200℃

材質：316L

結構：閉式

容積：20L

物料進口一個

物料出口一個

回流口一個

真空口一個

1
